MIRROR BM

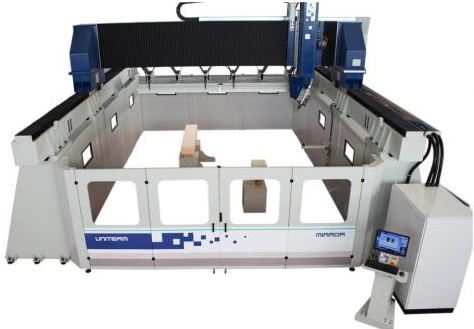

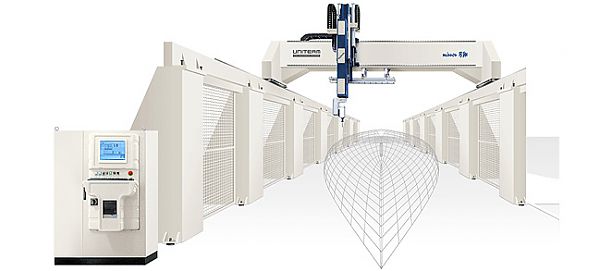

5-osé obrábacie centrum MIRROR BM určené pre obrábanie zložitých dielcov i veľkých rozmerov v automobilovom a leteckom priemysle, stavbe lodí, pri výrobe prototypov, foriem a zápustiek.

Portálová štruktúra s pohyblivým ramenom spolu s  5 osou hlavou umožňujú maximálnu flexibilitu a vysoký výkon vďaka čomu je MIRROR BM najlepším riešením pre obrábanie piatich strán obrobku bez nového polohovania. Tuhosť a vysoká dynamika sú hlavné črty tejto rady, čo umožňuje obrábať najrôznejšie druhy materiálov, ako sú špeciálne zliatiny, hliník, živice, kompozitné materiály, plasty, atď.

Tuhá konštrukcia a kvalitné prevedenie stroja (tepelná stabilizácia štruktúry), použitie vysoko presných lineárnych vodidiel a ložísk, priame hrebeňové spojenie, to všetko umožňuje kombinovať vysokú rýchlosť s vynikajúcou geometrickou presnosťou.

MIRROR BM môže byť vybavený rôznymi 5 osovými vysoko výkonnými elektro-vretenami.  Kvapalinou chladené ortogonálne elektro-vreteno, s jednostranným  alebo protiľahlým uchytením pre veľkoobjemové frézovanie a pneumatickým zámkom pre osi B,C.
K dispozícii sú aj hlavy s indexovaním osi, alebo kontinuálnym otáčaním, výkon a frekvencia závisí na požadovaných aplikáciách.


MIRROR BM prichádza s rôznymi stolovými riešeniami: hliníkové koľajnicové  profily, drážkovaný stôl s T-upnutiami v stabilizovanej oceli alebo úplne otvorený priestor čo dáva  prevádzkovateľovi maximálnu voľnosť pri spracovaní špeciálnych tvarov.



mirror.JPGmirror_bm.jpgMBM1.jpgMBM2.jpgMBM3.jpgMBM4.jpgMBM5.jpgMBM6.jpgMBM7.jpgMBM8.jpgMBM9.jpg





MIRROR BM
Pracovné pole v osi X 7000/9000/12000/14500 mm
Pracovné pole v osi Y 4000/5000 mm
Pracovné pole v osi Z 2000/3000 mm
Uhol otáčania v osi C -90°/+450° alebo kontinuálne
Uhol otáčania v osi B ±105°
Max. rýchlosť v osi X/Y/Z 70/70/60 m/min
Rýchlosť otáčania vretena v osi C 108 °/s
Rýchlosť otáčania vretena v osi B 130 °/s
Presnosť opakovania v osi X,Y,Z
± 0,02 mm
Výkon vretena 11/17/35 kW
Rýchlosť otáčania vretena 18000/24000/12000ot/min
