BRAS - drevoobrábacie stroje a zariadenia

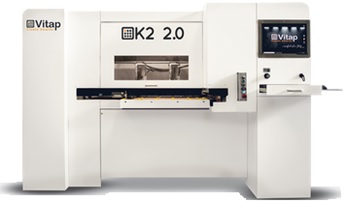

Point K2 TOP




TECHNICKÁ ŠPECIFIKÁCIA:



Počet vertikálnych vŕtacích vretien: 12



Počet horizontálnych vŕtacích vřetien na osi X: (2+2)



Počet horizontálnych vŕtacích vretien na osi Y: (2+2)



Rozteč vŕtacích vretien 32 mm



Pílový kotúč pre os X ( ø 100 mm)



Frézovacie elektrovreteno 4,5 kW S1 s klieštinovým upínačom ISO 30



Max. rozmery dielca: X  bez limitu, Y 1200 mm, Z 50 mm



Min. rozmery dielca: X 270*/400 mm, Y 150 (70) mm, Z 3 mm



Rýchlosť otáčania vŕtacích vretien: 3600 ot./min.



Rýchlosť otáčenia drážkovacieho kotúča: 7000 ot/min



Rýchlosť otáčania frézovacieho vretena: 12000/24000 ot/min



Posuv dielca: 25 m/min



Rozmery stroja: 2615 x 1640 x 1890 mm



Tlak vzduchu: 7 bar



Priemer odsávacieho hrdla: 120 mm



Spotreba odsávaného vzduchu: 2000 m3/h



voliteľné príslušenstvo : predný a zadný podporný valčekový stôl, zariadnie na opracovanie úzkych dielcov, 4 stranné frézovanie dielcov, 4 miestny zásobník nástrojov pre frézovacie elektrovreteno, čítačka čiarových kódov, vrchný pneumatický prítlak
