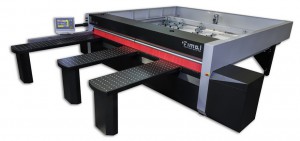

Nárezové centrum KR 32/43




Nárezové centrum KR s označením 32 a 43 podľa dĺžky reznej línie (3200 mm / 4300 mm) sa vyznačuje vysokou výkonnosťou a spoľahlivosťou. Nikdy v minulosti nebola v tejto rade strojov použitá technológia zahŕňajúce lineárne vedenia a riadené osi. Cieľom týchto inovatívnych technických riešení je dosiahnutie vysokého výkonu a zároveň maximálnu presnosť, a to bez ohľadu na osobitnú vlastnosti nového KR 32/43, ako je ergonómia, malé rozmery stroja a veľká jednoduchosť použitia. Základňa celého stroja sa skladá z dvoch elementov a to z hlavnej a sekundárnej základne, ktoré sú medzi sebou prepojené. Táto mostová konštrukcia je schopná vytvárať protipůsobící silu proti silám vytváraným prítlačným trámcom a hmotnosťou stohu rezaného materiálu s výškou do 72 mm. Hlavná základňa tiež slúži ako podpera pre pílový vozík a tým eliminuje možnosť prípadných vibrácií, čo pozitívne prispieva na výslednú kvalitu rezu.

Pohyb pílového pásu je dosiahnutý prevodom s ozubeným a pastorkovým systémom, ktorý zaručuje nižší hluk rezacieho cyklu, výrazne znižuje vibrácie a umožňuje postup vždy plynulo a konštantne s nastaviteľnou rýchlosťou až 50 m / min. Umiestnenie posunovače prebieha vždy pod priamym dohľadom riadiacej jednotky stroja, ktorá pre zistenie polohy používa magnetický čítacie systém.

Stroj je štandardne vybavený 5/6 klieštinami s pneumatickým nastavením optimálneho prítlaku na základe druhu rezaného materiálu. Stroj je tiež vybavený špeciálnym programom pre soft-formingové a post-formingové rezy s maximálnym nastavením presahu predrezového kotúče na 45 mm. Ďalej je možné na KR vykonávať aj drážkovanie a vnútorné rezy.

Celé nárezové centrum je počítačovo riadené a ovládané prostredníctvom 15'' farebnej dotykovej obrazovky pre úplné automatické programovanie nárezových plánov s optimalizovaním pohybu príslušných osí (prítlačný trámec, pílová jednotka, bočné zarovnávač). Zároveň na základe výšky rezaného materiálu optimalizuje presah pílového kotúča pre dosiahnutie ideálneho rezného uhla a tým aj najvyššej kvality rezné hrany.

Technické parametre

KR 32

KR 43

Maximálna dĺžka rezu

mm

3200

4300

Maximálna výška rezu

mm

72

72

Hĺbka elektronického posúvača

mm

3300

3300

Rýchlosť polohovania posúvača

m/min

0,8 – 24

0,8 – 24

Počet klieštin na posúvači

Ks

5

6

Maximálny priemer hlavného kotúča

/ vnútorný priemer / hrúbka

mm

350 / 30 /4,4

350 / 30 / 4,4

Priemer predrezového kotúča

/ vnútorný priemer / nastaviteľná hrúbka

mm

150 / 20 / 4,4÷5,5

150 / 20 / 4,4÷5,5

Výkon motora hlavného kotúča

kW

7,5 (voliteľné 10)

7,5 (voliteľné 10)

Výkon motora  predrezového kotúča

kW

0,75

0,75

Rýchlosť posuvu vozíka dopredu/dozadu

m/min.

1÷50 / 50

1÷50 / 50

Rýchlosť otáčania hlavného kotúča

ot./min.

4000

4000

Rýchlosť otáčania predrezového kotúča

ot./min.

8000

8000

Otvory pre odsávanie pilín

Ks

1– ø 120 / 2– ø 100

1– ø 120 / 2– ø 100

Posun bočného zarovnávača

mm

1250

1250

Stredná spotreba stlačeného vzduchu 6 barov pre pracovný cyklus

Nl/min.

85

85

Prúdenie vzduchu pre odsávanie

m3/h

2500

2500
